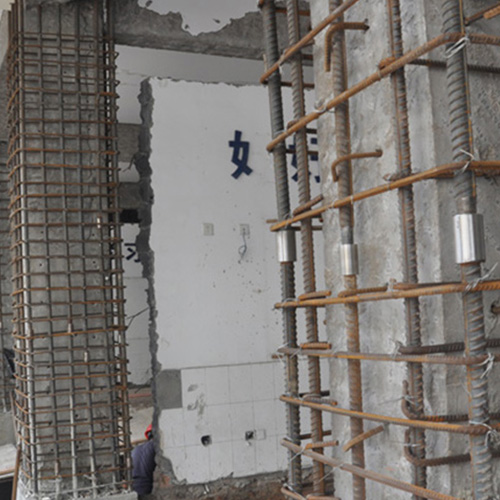

1.原有构件混凝土表面处理：把构件表面的抹灰层铲除，对混凝土表面存在的缺陷清理至密实部位，并将表面凿毛，要求打成麻坑或沟槽，坑或槽深度不宜小于6mm，麻坑每100mm×100mm的面积内不宜少于5个；沟槽间距不宜大于箍筋间距或200mm，采用三面或四面外包法加固梁或柱时，应将其棱角打掉。
2.清除混凝土表面的浮块、碎渣、粉末，并用压力水冲洗干净，如构件表面凹处有积水，应用麻布吸去。
3.为了加强新、旧混凝土的整体结合，在浇筑混凝土前，在原有混凝土结合面上先涂刷一层高粘结性能的界面结合剂，截面结合剂的种类很多，常用的有高标号水泥浆或水泥砂浆，掺有建筑胶水的水泥浆、环氧树脂胶、乳胶水泥浆及各种混凝土界面剂等。
4.为了提高新、旧混凝土粘结强度，增强结合面的抗剪能力，必要时还可在结合面凿小坑，埋入∮10短钢筋，其长度为100～150mm，伸进、出坑面各半，间距宜为200～300mm呈梅花状，插入短干净后灌建筑胶书你砂浆、环氧砂浆或乳胶水泥等。
5.在安装锚栓前，应清除混凝土表面的污物，用5%的火碱溶液擦洗，并用清水冲洗干净。如锚栓的螺杆露出构件表面太短，可用些短角钢或铁件与原构件紧固，对于受弯构件，锚栓的直径和数量根据新、旧混凝土结合面的抗剪要求确定。
6.加固干净和原有构件受力钢筋之间采用连接短干净焊接时，应凿除混凝土的保护层并至少裸露出钢筋截面的一半，对原有和新加受力钢筋都必须进行除锈处理，在受力钢筋上施焊前应采取卸荷载或临时支撑措施。为了减小焊接造成的附加应力，施焊时应逐根分区、分段、分层和从中部向两端进行焊接，焊缝要饱满，尽可能减少或避免对受力钢筋的损伤，应由有相当专业水平的技术来操作。
7.对于原有受力钢筋在施焊中由于电焊过烧可能对其截面面积的削弱，计算时宜考虑折减系数为0.8～0.9。对于原有梁或柱上箍筋焊接新加的“U”型或“[”（“卷边槽型”）箍筋或原有板下的钢筋焊接加固，一般原有钢筋或钢箍和新加钢筋或钢箍的直径不宜小于8mm，同时在施焊时要求选择小直径焊条和控制焊接电流，以减少和避免钢筋过烧而造成钢筋截面面积的削弱。
淘宝旺旺
